光学機器関連製品

光学機器関連製品 ヘッドライン

弊社では、光通信・光インタコネクション・光エレクトロニクス・新素材・バイオテクノロジー等さまざまな分野における光応用計測に応用可能な光計測用光学機器製品を多数ラインナップしています。

光通信・光インタコネクション・光エレクトロニクス分野では、光ファイバや各種レーザ・発光素子の光ビームプロファイル計測、各種センサ・受光素子の光照射計測、光導波路等の各種光モジュールや光デバイスの光学特性評価計測等、光エレクトロニクス分野でのさまざまな光応用計測に使用されています。

また、LiDARやレーザヘッドライト等車載分野や生体認証センシング分野、レーザプロジェクタ等エレクトロニクス分野のアプリケーションで応用が拡大している高出力レーザ計測に対応した高機能光ビームプロファイル計測用光学系が新たなプロダクトラインナップに加わりました。

光学機器関連製品 NEWS&TOPICS

【NEW】
2019/4/1
【新製品】ワイドエリア型FFP計測光学系 M-Scope type FW
大面積発光素子に対応するFFP計測光学系 M-Scope type FWを19年4月1日にリリース。計測対象光束径約3mmφで、大型発光サイズの発光素子計測に対応。専用FFP光学系+画像処理方式によるリアルタイムFFP計測が可能。
M-Scope type FW
【NEW】
2019/4/1
【新製品】高出力レーザ計測対応FFP計測光学系 M-Scope type HF
~10Wクラス高出力レーザ計測対応FFP計測光学系 M-Scope type HFを19年4月1日にリリース。2段のパワー減衰ユニットを装備。計測対象光束径約3mmφで大型発光面サイズの発光素子計測に対応。ハイパワー専用FFP光学系+画像処理方式によるリアルタイムFFP計測が可能。
M-Scope type HF
【NEW】
2019/4/1
【新製品】高出力レーザ計測対応高機能NFP計測光学系 M-Scope type HS
~10Wクラス高出力レーザ計測対応高機能NFP計測光学系 M-Scope type HSを19年4月1日にリリース。対物レンズ後段に2段のパワー減衰ユニットを装備。計測の対物レンズ倍率のチョイスが可能。
M-Scope type HS
【NEW】
2019/4/1
【新製品】青色高出力レーザ計測対応NFP/FFP同時計測光学系 M-Scope type HD
~10Wクラス青色高出力レーザ計測対応NFP/FFP同時計測光学系 M-Scope type HDを19年4月1日にリリース。単一の光学系でNFPとFFPを同時に計測することが可能。
M-Scope type HD

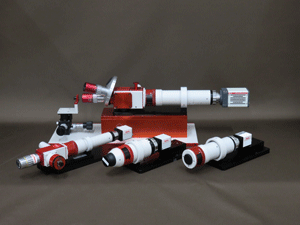

光学機器関連製品 製品ラインナップと概要

高機能光計測用光学系

高機能光計測用光学系
M-Scope type I
光照射計測・受光計測・光ビームプロファイル計測等高度な光応用計測に幅広く対応可能な高機能型光計測用光学系。ポートの増設等の機能拡張にも対応可能なフラグシップモデル。
  • 受光素子の光学特性測定
  • 発光素子の光学特性測定
  • 光導波路型素子の損失測定
  • バイオ細胞への光照射
  • その他光学応用計測一般
偏光依存性対策型
高機能光計測用光学系
M-Scope type I/PF
偏光依存性対策ポートを装備。偏光の影響を低減し、安定した測定が可能な高機能型光照射・受光計測光学系。
  • Siフォトニクスデバイスの光学特性測定
  • 近接光学素子の光学特性測定
  • その他光学応用計測一般

光ビームプロファイル計測・光ビーム観察用光学系

高機能NFP計測光学系
M-Scope type S
光ビームプロファイル計測用・高機能型NFP計測光学系。対物レンズ切替用手動レボルバを装備。同軸落射照明ポート(オプション)搭載対応。幅広い用途に使用可能な高機能タイプ。
  • 光ビームNFP計測・観察
  • 光ビームプロファイル計測・観察
  • MMFのエンサークルドフラックス計測
簡易型NFP計測光学系
M-Scope type L
光ビームプロファイル計測用・簡易型NFP計測光学系。単眼仕様・同軸落射照明非対応の廉価モデル。
  • 光ビームNFP計測・観察
  • 光ビームプロファイル計測・観察
  • MMFのエンサークルドフラックス計測
FFP計測光学系
M-Scope type F
FFP(ファーフィールドパターン、放射角度分布)測定用光学系。光学系+画像処理方式によるリアルタイム計測が可能。各種光デバイスの放射角度分布や出射N.A.計測に応用が可能。
  • FFP(ファーフィールドパターン・放射角度分布)計測
  • 光ファイバ・光導波路等の出射N.A.計測
  • MMFのエンサークルドアンギュラーフラックス計測
ワイドエリア型FFP計測光学系
M-Scope type FW
測定対象光束径約3mmφをカバーするワイドエリア型FFP(ファーフィールドパターン、放射角度分布)測定用光学系。大面積発光素子計測に対応。専用光学系+画像処理方式によるリアルタイム計測が可能。
  • アレイ型発光素子等大面積発光素子のFFP(ファーフィールドパターン・放射角度分布)計測
  • 大口径光ファイバの出射N.A.計測
赤外高分解能型FFP計測光学系
M-Scope type FHR
赤外用高分解能型FFP計測光学系。VGA型InGaAs近赤外検出器ISA041VHとの併用により、1310-1550nm光通信波長帯で角度画素分解能0.1°の高分解能FFP計測を実現。
  • 赤外波長域高分解能FFP(ファーフィールドパターン・放射角度分布)計測
  • 光ファイバ・光導波路等赤外光デバイスの出射N.A.計測
  • Siフォトニクス素子のFFP計測
コリメート光計測光学系
M-Scope type C
コリーメート光の平行度測定用光学系。高い角度分解能で光ビームのコリメート状態を計測。コリメータモジュールの調整や組立に最適。
  • コリメートビームの平行度測定
  • コリメータモジュールの組立調整と評価
  • バタフライモジュールのコリメータレンズ実装調整
NFP/FFP同時計測光学系
M-Scope type D
NFP計測とFFP計測を、光学系を切り替えることなく同一筐体光学系で実現したNFP/FFP同時観察計測型光学系。
  • LDモジュールのレンズ位置・角度調整や品質評価
  • 半導体レーザ・光ファイバ・光導波路等のビーム形状と出射角の計測・評価
  • バタフライモジュールのコリメートレンズ(第一レンズ)・集光レンズ(第二レンズ)の実装調整と評価

~10Wクラス 高出力レーザ計測対応光ビームプロファイル計測・光ビーム観察用光学系

高出力レーザ用NFP計測光学系
M-Scope type HL
~10Wクラス高出力レーザ計測対応の光ビームプロファイル・NFP計測用光学系。対物レンズ前段減光タイプ。使用対物レンズは10倍のみに対応。
  • LiDAR用、レーザヘッドライト用・生体認証用・医療用・レーザディスプレイ用等の1~10W出力クラス高出力レーザおよび高出力レーザモジュールの発光ビームプロファイル計測やビーム形状計測と解析
高出力レーザ用高機能NFP計測光学系
M-Scope type HS
~10Wクラス高出力レーザ計測対応の高機能型光ビームプロファイル・NFP計測用光学系。対物レンズ後段2段減光タイプ。使用対物レンズ倍率の選択が可能。
  • LiDAR用、レーザヘッドライト用・生体認証用・医療用・レーザディスプレイ用等の1~10W出力クラス高出力レーザおよび高出力レーザモジュールの発光ビームプロファイル計測やビーム形状計測と解析
高出力レーザ用FFP計測光学系
M-Scope type HF
~10Wクラス高出力レーザ計測対応のFFP(ファーフィールドパターン、放射角度分布)計測用光学系。光学系+画像処理方式によるリアルタイム計測が可能。高出力レーザの放射角度分布や出射N.A.計測に応用が可能。
  • LiDAR用、レーザヘッドライト用・生体認証用・医療用・レーザディスプレイ用等の1~10W出力クラス高出力レーザおよび高出力レーザモジュールの発光ビームプロファイル計測やビーム形状計測と解析
青色高出力レーザ用NFP/FFP同時計測光学系
M-Scope type HD

~10Wクラス青色高出力レーザ計測対応のNFP・FFP同時計測型光学系。光学系+画像処理方式によるリアルタイム計測が可能。
  • 1~10W出力クラス青色高出力レーザおよび青色高出力レーザモジュールの発光ビームプロファイル計測や放射角度分布計測と解析

簡易型・小型光計測用光学系

簡易型光計測用光学系
M-Scope type J
単眼仕様・小型汎用型タイプの光照射・受光計測用光学系。小型筐体で各種ステージとの組み合わせや装置組み込み使用に最適。
  • 受光素子の光学特性測定
  • 発光素子の光学特性測定
  • 光導波路型素子の損失測定
  • バイオ細胞への光照射
  • その他光学応用計測一般
偏光依存性対策
簡易型光計測用光学系
M-Scope type J/PF
偏光依存性対策ポートを装備した単眼仕様・小型汎用型タイプの光照射・受光計測用光学系。小型筐体で各種ステージとの組み合わせや装置組み込み使用に最適。
  • Siフォトニクスデバイスの光学特性測定
  • 近接光学素子の光学特性測定
  • その他光学応用計測一般
超小型光計測用光学系
M-Scope type M6/M20
超小型・低価格タイプのレンズ固定型光照射・受光計測用光学系。偏光依存性対策型。ステージへの搭載や各種装置への組み込みも容易。
  • 受光素子の光学特性測定
  • 発光素子の光学特性測定
  • 光導波路型素子の損失測定
  • バイオ細胞への光照射
  • その他光学応用計測一般

特殊励振用光学系・励振器

限定空間励振光学系
M-Scope type G
測定入射光のスポットサイズ・入射光N.A.を変更可能な特殊励振用光学系。マルチモードファイバ・光配線導波路・プラスチック光ファイバの特殊励振条件での光伝播特性解析に最適。
  • マルチモード光ファイバ・光導波路・プラスチック光ファイバ等の特殊励振(N.A.の変更)による光伝播特性測定解析
モード選択励振光学系
M-Scope type ML
特定の入射光モード(入射光角度成分)のみを抽出して励振可能な特殊励振用光学系。マルチモードファイバ・マルチモード光導波路・プラスチック光ファイバの特殊励振条件下での光伝播特性解析に最適。
  • マルチモード光ファイバ・光導波路・プラスチック光ファイバ等の特殊励振(入射モードの変更)による光伝播特性測定解析

YAGレーザ マイクロ溶接加工用レーザ照射光学系

YAGレーザマイクロスポット溶接用レーザ照射光学系
M-Scope type Y
光部品や精密部品の高精度YAG溶接・固定用YAGレーザマイクロスポット溶接用レーザ照射光学系。同軸観察カメラを搭載、溶接位置や溶接状態の確認が可能。2ビーム同時照射・溶接による高精度マイクロ溶接が可能。
  • 各種光モジュール調芯組立時のYAGレーザ溶接による光部品の固定
  • HDD用微小スプリング等の微小部品のYAGレーザ溶接固定
  • レーザマーカー
  • その他、精密電子部品・光部品等の高精度YAGレーザ溶接
