赤外高分解能型FFP計測光学系 M-Scope type FHR

製品の概要
赤外高分解能型FFP計測光学系 M-Scope type FHR

mscopetypefhr

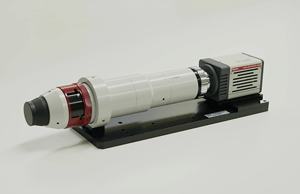

赤外高分解能型FFP計測光学系 M-Scope type FHRは、光学系+画像処理方式による放射角度(FFP:ファーフィールドパターン)計測光学系です。専用光学系+2次元画像検出器により、リアルタイムで放射角度分布像の取得が可能です。InGaAs高感度近赤外検出器 ISA041VHとの組合せにより、光通信波長帯の1310-1550nm帯で計測角度画素分解能0.1°の高精度FFP計測が可能です。

光ファイバや光導波路等の各種光通信用デバイス・光モジュール、Siフォトニクスデバイスの高精度FFP計測や出射N.A.計測に応用可能です。

当社製光ビーム解析モジュール AP013との組み合わせによるFFP計測システムの構築も可能です。

製品の特長

  • 赤外域用高分解能型FFP測定光学系+画像処理方式によるFFP(ファーフィールドパターン)のリアルタイム計測
  • FFP測定専用光学系+画像処理方式によるFFP(ファーフィールドパターン)のリアルタイム計測
  • 長作動距離設計。約6mmのワーキングディスタンスを確保
  • 検出器はVGA型InGaAs高感度近赤外検出器 ISA041VHを使用
  • 計測角度範囲:約±32°(H) × ±25.6°(V)・計測角度画素分解能:0.1°の高分解能

製品の主な応用

  • 赤外半導体レーザや各種赤外レーザデバイスのFFP計測 ・出射N.A.計測
  • 光通信用光ファイバのFFP計測 ・出射N.A.計測
  • 光導波路のFFP計測 ・出射N.A.計測
  • SiフォトニクスデバイスのFFP計測 ・出射N.A.計測
  • 光通信帯各種光モジュール・光学モジュールのFFP計測 ・出射N.A.計測

製品の主な仕様

光学系本体の主な仕様
計測方式 専用光学系(f-θレンズ光学系)方式
測定対象光束径 約1mmφ
計測対応波長 1310-1550nm帯
ワーキングディスタンス 約6mm±0.8mm
減光方式 フィルタポートへの減光フィルタ(NDフィルタ)挿入方式
(最大2枚まで同時挿入可能)
カメラマウント Cマウント
対応する検出器と計測角度範囲・計測角度画素分解能
検出器品名 VGA型InGaAs高感度近赤外検出器
検出器型名 ISA041VH
センサの感度波長域 950~1700nm
画素数 640×512画素
ピクセルピッチ 20μm角
撮像面積(フォーマット) 12.8mm×10.24mm (1"相当)
計測角度範囲 約±32°(H)×±25.6°(V)
計測角度画素分解能 約0.1°

FFP計測光学系の原理

左図で、サンプルからの入射角θの光束は、f-θレンズ・フィールドレンズ・リレーレンズを介して検出器の1点に結像されます。これは、サンプルから出射してf-θレンズに入射する光束の入射角θが検出器の結像位置情報に変換されていることを意味しています。このようにして、検出器上に結像された2次元のFFP画像を画像処理解析することにより、半導体レーザや光ファイバのリアルタイムFFP解析が可能になります。

製品の構成

標準構成品 赤外高分解能FFP光計測光学系 M-Scope type FHR
  • 光学系本体(光学系本体・フィルタポート) 1式
  • 光学系保持固定用架台 1式
オプション
  • 検出器
  • NDフィルタ
    • 赤外NDフィルタセット NDF IR-5
      • NDフィルタはこちらをご参照ください。
  • 光学系用架台
    • 光ファイバ測定用光学系架台
    • 縦型光学系設置架台
      • 光学系用架台に関してはこちらをご参照ください。

関連製品

システム製品・データ処理解析装置
  • 赤外高分解能FFP計測装置
    • 赤外高分解能型FFP計測光学系 M-Scope type FHRと光ビーム解析モジュールを組合せたFFP計測・解析装置です。
  • 光ビーム解析モジュール AP013
    • 光ビーム計測用の高機能画像処理・解析装置です。PC・光ビーム計測・光ビーム解析ソフトウエア・検出器ドライバ・補正データ等がセットになっております。さまざまな光ビーム計測・解析が可能です。
その他の光計測用光学系
  • FFP計測光学系 M-Scope type F
    • 計測角度範囲約±40°、計測対象光束径φ1mmの標準型FFP計測光学系です。
  • ワイドエリアFFP計測光学系 M-Scope type FW
    • 計測対象光束径約3mmφの計測エリア拡大型FFP計測光学系です。大面積発光素子や大口径光ファイバのFFP計測に適しています。
  • その他さまざまな目的・用途に対応した光計測用光学系を準備しています。詳細はこちらをご参照ください。
