超小型光計測用光学系 M-Scope type M

超小型光照射・受光計測光学系 M-Scopetype M

超小型光計測用光学系 M-Scope type Mは、照射位置観察用同軸観察カメラを装備した、超小型タイプの光ビーム照射・受光計測用光学系です。

単眼仕様・超小型軽量筐体で、装置への組込使用に適しています。受光素子の光入射測定、発光素子の受光測定、バイオ細胞等へ光照射、光ファイバ・光導波路・光配線用ポリマー光導波路等のコアに対する光入射・コア端からの受光計測等さまざまな分野で応用が可能です。

超小型筐体のため、各種位置決めステージシステムへの搭載や計測装置への組み込みが容易に可能です。

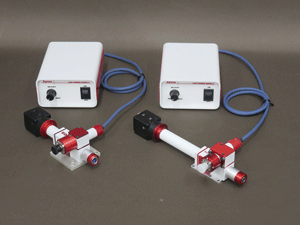

M-Scope type Mには、観察光学倍率6倍のM-Scope type M6、観察光学倍率20倍のM-Scope type M20の2タイプがあります。(写真左:M-Scope type M6/写真右:M-Scope type M20)

製品の特長

  • 同軸観察用カメラを搭載、光照射位置や受光位置の画像観察・確認が可能
  • 超小型・計量筐体で各種位置決めステージや装置組み込みも容易
  • 観察倍率6倍のM-Scope type M6、観察倍率20倍のM-Scope type M20の2タイプを準備
  • 偏光依存性対策光ファイバポートを装備。
  • 市販の各種光ファイバ出力光源が使用可能

応用

  • 測定光照射計測
    • フォトダイオードの光感度・光応答特性の測定
    • 各種光センサの受光感度の測定
    • 各種光導波路への光入射による挿入損失や伝播特性、導通の測定
    • 光照射による半導体デバイスの故障解析
    • バイオ細胞への光照射等のバイオメディカル応用
    • その他、各種微小サンプルへの測定光照射による光学特性の測定・解析
  • 測定光受光計測
    • 半導体レーザやVCSEL等レーザデバイスの発光特性測定
    • 各種光導波路から出射光受光による挿入損失や伝播特性、導通の測定
    • 各種発光素子からの測定光受光による光学特性の測定・解析
    • その他、各種発光サンプルからの測定光受光による光学特性の測定・解析
  • ウエハレベルでの各種光半導体素子の光学特性測定・解析
  • シリコンフォトニクスデバイスの研究開発
  • 光モジュール・レンズモジュールの組立調整や品質評価
  • その他、光照射・受光計測、画像計測、検査、研究開発一般

製品の主な仕様

  M-Scope type M6 M-Scope type M20
照射・受光倍率 1:1
光照射方式 入力光ファイバのコアを1:1でサンプル面に照射
光受光方式 受光用光ファイバのコア径相当のサンプル面上の光を受光用光ファイバにて1:1で受光
ファイバコネクタ FCコネクタ
照射・受光波長 400nm-1550nmの範囲内にて計測波長(照射・受光波長)を1波長指定
照明方式 LED同軸落射照明
同軸観察カメラ 1/1.8"CMOS検出器(推奨)、その他InGaAs近赤外検出器等も装着可能
光学倍率 約6.25倍 約22倍
W.D. 約4.9mm 約2.5mm
観察視野 約1.13mm×0.84mm(ISA071使用時) 約290μm×218μm(標準)

製品の構成

超小型光計測用光学系 M-Scope Type M6/M20 標準構成品

  • M-Scope type M6(光学倍率6倍) または M-Scope type M20(光学倍率20倍)本体 1式
  • 同軸落射LED照明装置 1式

オプション

外観図面

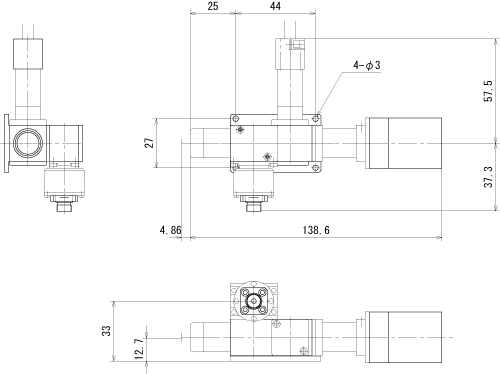

外観図面 M-Scope type M6

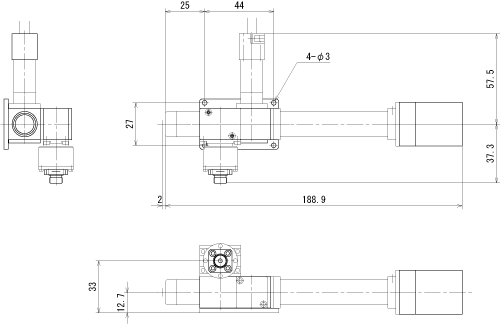

外観図面 M-Scope type M20

*本外観図面は参考図です。装着オプション・装着センサにより外観・寸法は変わります。詳細な外観図面は別途ご連絡、ご確認ください。
