光応用計測・検査装置 汎用光ビームプロファイル計測システム
光ビームNFP計測装置
製品の概要

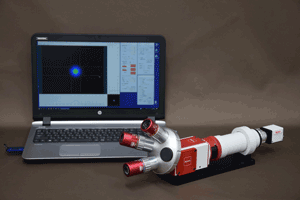

光ビームNFP計測装置
光ビームNFP計測装置は、発光素子・光ファイバ・光導波路・各種光モジュールの光ビームプロファイル観察・計測から光学特性解析まで幅広く対応可能な汎用光ビームプロファイラシステムです。
光学系は当社の高機能NFP計測光学系（簡易型NFP計測光学系も使用可能）を使用、当社製各種画像検出器・光ビーム解析モジュール AP013との組み合わせにより、さまざまな光デバイスのNFP計測・光ビーム形状観察や光ビームプロファイル計測・解析に使用することができます。
光検出器の選択により、可視域から光通信の1550nm近赤外波長帯までさまざまなシステム構築が可能です。400~1700nm帯用高機能レーザビームプロファイラに最適なシステムです。
製品の特長
- 高機能NFP計測光学系 M-Scope type Sを使用
- 手動レボルバにより対物レンズ倍率の切替が容易に可能。また、電動レボルバ（オプション）の装着も可能。
- 着脱式落射照明ポートと同軸落射照明装置（オプション）装着による顕微鏡画像観察が可能。ピント合わせが容易。
- 光検出器の選択により、可視域から近赤外域までの測定に対応可能
- 400~1100nm：高精度CMOS検出器 ISA071, ISA071GL等
- 950~1700nm：InGaAs高感度近赤外検出器 ISA041H2等
- 【NEW】400~1700nm：InGaAs高分解能近赤外検出器 ISA041HRA(SXGA型）/HRVA（VGA型）
- 解析装置・光ビーム解析ソフトウエア・検出器ドライバ・補正データがセットになった光ビーム解析モジュール AP013
- オールインワンパッケージで導入後直ちに使用が可能。
- 光ビームプロファイル計測用に開発された光ビーム計測・解析ソフトウエア Optimetrics BA Standard
- 当社が光ビームプロファイル計測用に独自開発した画像処理・解析ソフトウエア。EF/EAF計測機能にも対応。
- 簡易型NFP計測光学系 M-Scope type Lとの組み合わせにより低価格でシステム構築も可能
製品の主な応用
- 400~1700nm帯用高機能レーザビームプロファイラ
- 各種発光素子の発光ビームプロファイル計測 ・NFP計測
- 半導体レーザやレーザデバイス、各種光ファイバ、各種光導波路、光モジュール、光学モジュール等
- 各種光ファイバ出射端NFP計測・ビームプロファイル計測
- 光導波路出射端のNFP計測・ビームプロファイル計測
- 光配線導波路出射端のNFP計測・ビームプロファイル計測
- 各種光モジュール・光学モジュールのNFP計測・ビームプロファイル計測
- GI型マルチモード光ファイバのエンサークルドフラックス計測
- その他、可視~近赤外域の汎用ビームプロファイル計測一般
製品の構成・コンポーネントセレクション
装置の構成図
コンポーネントセレクション
- NFP計測光学系セレクション
- 高機能光ビームNFP計測光学系 M-Scope type S
- 4穴手動レボルバ付、同軸落射照明ポートと照明はオプションで装着可能。
- 簡易型光ビームNFP計測光学系 M-Scope type L
- 単眼仕様・同軸落射照明装置装着不可。
- 検出器
- 400~1100nm：高精度CMOS検出器 ISA071, ISA071GL
- 950~1700nm：InGaAs高感度近赤外検出器 ISA041H2
- 400~1700nm：【NEW】InGaAs高分解能近赤外検出器 ISA041HRA（SXGA)/HRVA（VGA）
- その他の検出器も装着対応可能です。
- 光ビーム解析モジュール AP013
- データ処理装置本体、検出器ドライバ、光ビーム計測解析ソフトウエア Optometrics BA Standard、補正用データ
- 付属品
- 付属ケーブル類、マニュアル関連等
オプション・アクセサリ セレクション
- 高機能NFP計測光学系 M-Scope type S 本体オプション
- 2倍中間レンズポート MS-OP011-RL2
- 光学系の総合拡大倍率を2倍にする中間レンズユニットです。100倍対物レンズとの組合せで最大200倍の光学倍率になります。
- 1/2倍中間レンズポート MS-OP011-RLH
- 光学系の総合拡大倍率を1/2倍にする中間レンズユニットです。
- 着脱式落射照明ポート MS-OP011-CEP
- ハーフミラー着脱式の同軸落射照明ポートです。測定の際にはハーフミラーを外すことができます。
- 高機能NFP計測光学系 M-Scope type Sの本体・オプションの詳細はこちらをご参照ください。
- 対物レンズ
- 対物レンズのセレクションはこちら、および上記計測画角・画素分解能をご参照ください。
- NDフィルタ
- 可視用（400~700nm）：NDF-5
- 近赤外用（700nm~1100nm）：NDF NIR-5
- 赤外用（1310nm~1550nm）：NDF IR-5
- NDフィルタはこちらをご参照ください。
- 同軸落射照明装置
- 可視～近赤外用：LED同軸落射照明装置
- 同軸落射照明装置はこちらをご参照ください。
- 光学系用架台
- 光ファイバ測定用光学系架台
- 縦型光学系設置架台
- 光学系用架台に関してはこちらをご参照ください。
