製品の概要

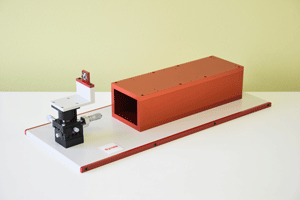

手動3軸ステージ付 ファイバ測定用光学系架台 OP002-F3
当社製光計測用光学系 M-Scopeシリーズ対応の光ファイバ測定用光学系架台です。光ファイバ位置調整用の手動3軸（XYZ軸）ステージ付で、NFPやFFP測定時の光ファイバの位置調整が容易に可能です。
主な仕様
主な仕様
| ファイバ調整軸 | 手動3軸（XYZ軸） |
|---|---|
| XYZ軸ステージ移動量 | ±6.5mm |
| 最少読み取り | 10μｍ/目盛 |
| ファイバアダプタ | FCコネクタ（標準）、SCコネクタ他各種アダプタ対応可能（オプション） |
搭載可能な光学系
- 当社光計測用光学系 M-Scopeシリーズ
- 高機能光計測用光学系 M-Scope type I
- 汎用型光計測用光学系 M-Scope type J
- 高機能NFP計測光学系 M-Scope type S
- FFP計測光学系 M-Scope type F
- ワイドエリア型FFP計測光学系 M-Scope type FW
- NFP/FFP同時計測光学系 M-Scope type D
- 高出力レーザ用高機能NFP計測光学系 M-Scope type HS
- 高出力レーザ用FFP計測光学系 M-Scope type HF
- 限定空間励振光学系 M-Scope type G
- モード選択励振光学系 M-Scope type ML
外観図面

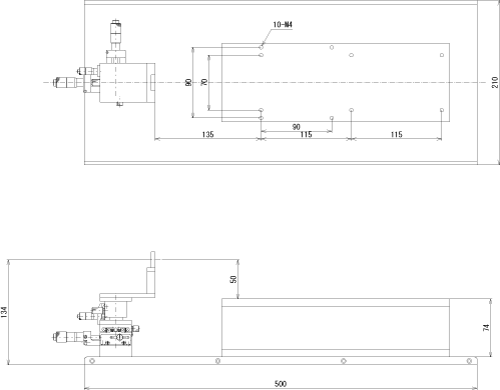

外観図面 手動3軸ステージ付ファイバ測定用光学系架台 OP002-F3
- 本外観図面は参考図です。装着オプション・装着センサにより外観・寸法は変わります。詳細な外観図面は別途ご連絡、ご確認ください。
カタログダウンロード
製品の概要

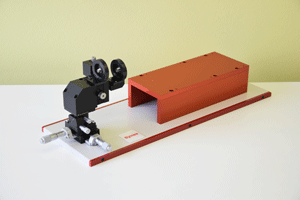

手動5軸ステージ付 ファイバ測定用光学系架台 OP002-F5
当社製光計測用光学系 M-Scopeシリーズ対応の光ファイバ測定用光学系架台です。光ファイバ位置調整用の手動5軸（XYZ＋θxθy軸）ステージ付で、NFPやFFP測定時の光ファイバの位置調整や、光ファイバ励振時の傾き調整が容易に可能です。
主な仕様
主な仕様
| ファイバ調整軸 | 手動5軸（XYZθxθy軸） |
|---|---|
| XY軸ステージ移動量 | ±6.5mm |
| Z軸ステージ移動量 | ±3mm |
| 最少読み取り | 10μｍ/目盛 |
| θxθy軸ステージ移動量 | ±15° |
| ファイバアダプタ | FCコネクタ（標準）、SCコネクタ他各種アダプタ対応可能（オプション） |
搭載可能な光学系
- 当社光計測用光学系 M-Scope シリーズ
- 高機能光計測用光学系 M-Scope type I
- 汎用型光計測用光学系 M-Scope type J
- 高機能NFP計測光学系 M-Scope type S
- FFP計測光学系 M-Scope type F
- ワイドエリア型FFP計測光学系 M-Scope type FW
- NFP/FFP同時計測光学系 M-Scope type D
- 高出力レーザ用高機能NFP計測光学系 M-Scope type HS
- 高出力レーザ用FFP計測光学系 M-Scope type HF
- 限定空間励振光学系 M-Scope type G
- モード選択励振光学系 M-Scope type ML
外観図面

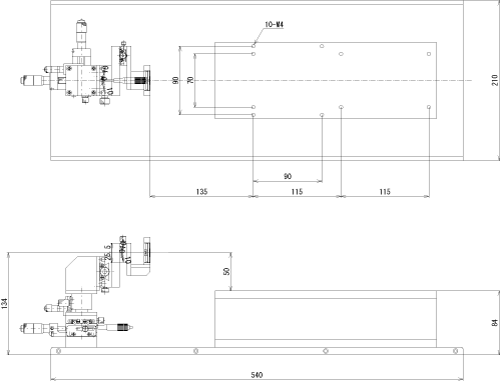

外観図面 手動5軸ステージ付ファイバ測定用光学系架台 OP002-F5
- 本外観図面は参考図です。装着オプション・装着センサにより外観・寸法は変わります。詳細な外観図面は別途ご連絡、ご確認ください。
カタログダウンロード
製品の概要

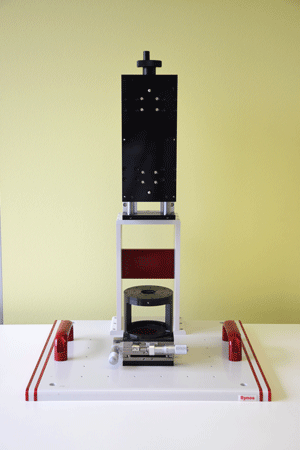

縦置型光学系架台 OP002
当社製光計測用光学系 M-Scopeシリーズ対応の縦置き型光学系架台です。
約80mmのZ軸光学系粗動調整機構が搭載されていますので、測定用治具に装着されたサンプルや凹凸のあるサンプルの測定にも対応可能です。
サンプル位置調整用ステージは、市販の手動微動ステージや電動ステージ等、市販の各種ステージに変更できます。また、サンプル設置部は、さまざまな形状のサンプルが設置できるユニバーサルタイプの架台の他、大型サンプル設置用の大型架台や真空吸着機構付のサンプル架台、ウエハ用架台等、ご要求に応じたさまざまな形状・大きさの架台を準備できます。
主な仕様
主な仕様
| 搭載可能重量 | 約５kg（光学系固定部への装着重量） |
|---|---|
| Z軸光学系粗動調整機構ストローク | 約80mm |
搭載可能な光学系
- 当社光計測用光学系 M-Scope シリーズ
- 高機能光計測用光学系 M-Scope type I
- 汎用型光計測用光学系 M-Scope type J
- 高機能NFP計測光学系 M-Scope type S
- FFP計測光学系 M-Scope type F
- ワイドエリア型FFP計測光学系 M-Scope type FW
- NFP/FFP同時計測光学系 M-Scope type D
- 高出力レーザ用高機能NFP計測光学系 M-Scope type HS
- 高出力レーザ用FFP計測光学系 M-Scope type HF
- 限定空間励振光学系 M-Scope type G
- モード選択励振光学系 M-Scope type ML
外観図面

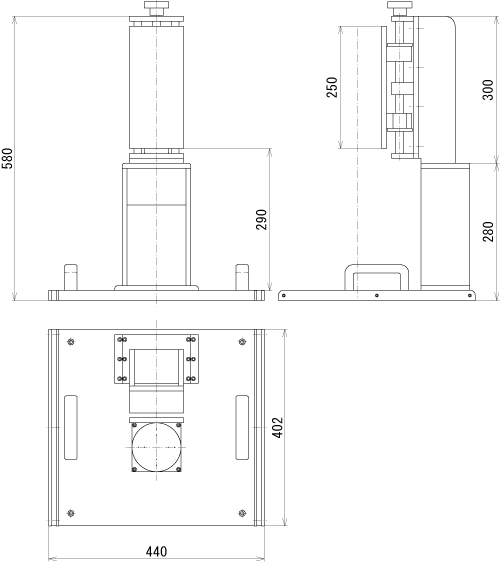

外観図面 縦置き型光学系架台 OP002
- 本外観図面は参考図です。装着オプション・装着センサにより外観・寸法は変わります。詳細な外観図面は別途ご連絡、ご確認ください。
