VGA型InGaAs高感度近赤外検出器 ISA041VH

製品の概要
VGA型InGaAs高感度近赤外検出器 ISA041VH

mscopetypec

InGaAs高感度近赤外検出器 ISA041VHは、950nm~1700nmの近赤外波長域に高い感度を有するVGAタイプのInGaAs固体撮像素子内蔵近赤外検出器です。

撮像素子には、セルピッチ20μm角・640×512画素のInGaAs2次元固体撮像素子を使用しています。特に、1300nm~1500nmの光通信波長帯に高い感度を有し、光入出力特性の直線性や残像特性に優れています。さらに、冷却(+10℃)による高い安定性が特長です。

光通信用レーザダイオード・光ファイバ・光導波路・シリコンフォトニクスデバイス等光通信用各種光デバイス・光モジュールの発光ビームプロファイル計測・解析や、半導体デバイスの内部観察に適しています。当社の光計測用光学系 M-Scopeシリーズや、光ビーム解析モジュール AP013との組み合わせにより、光ビーム観察や光ビームプロファイル計測の幅広い用途に応用が可能です。

製品の特長

  • 950nm-1700nmの近赤外波長域を高い感度でカバー
  • VGA型InGaAs固体撮像素子(640x512画素)を使用。光通信波長帯の1300nm~1500nm波長域で非常に高い感度を有します。
  • センサーピッチ20μm
  • +10℃強制空冷による高安定性・低ノイズ。
  • 優れた光入出力特性
    • 光入力に対する信号出力特性はほぼリニアです。これにより、レーザビームプロファイル計測等光強度分布測定に最適です。
  • 優れた残像特性
    • 過大光量入力に対する残像や焼付の心配がありません。赤外ビームの位置合わせや監視等、動きのある画像観察や画像処理にも最適です。
  • USB出力
    • USB3.0出力のため、ノートPCやデスクトップPCまで、さまざまなPC上での使用が可能です。

製品の主な応用

  • 各種光通信デバイスの光ビーム観察・解析・評価
    • 光通信用半導体レーザのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
    • 光通信用光ファイバのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
    • 光導波路の入射側ビーム位置合わせや、出射端のNFP/FFP観察・計測等の光ビームプロファイル観察・解析
    • その他、光通信用各種光デバイス・光モジュールのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
  • 光通信デバイスの組立・実装調整用
    • バタフライモジュール等光通信用デバイスのレンズ調整や実装時のビーム観察
  • シリコンフォトニクスデバイスの光学特性測定や評価
  • 通信用受光素子への入射光観察や位置調整
  • 半導体デバイス検査への応用
    • シリコン・化合物半導体系ウエハ・デバイスの検査や品質評価、故障解析等
  • その他、汎用赤外画像観察・画像処理への応用

製品の主な仕様

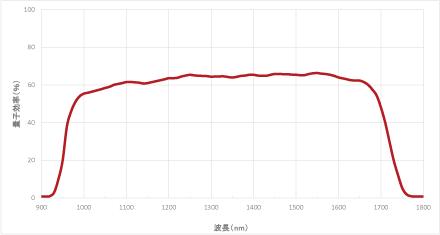

分光感度特性
主な仕様
検出素子の主な仕様
検出素子 InGaAs2次元固体撮像素子
検出波長域 950nm - 1700nm
画素数 640(H) x 512(V)画素
センサーピッチ 20μm(H) x 20μm(V)
有効素子サイズ 12.8mm(H) × 10.24mm(V)
検出器の主な仕様
冷却方式・冷却温度 ペルチェ冷却・+10℃(強制冷却、周囲温度:+25℃)
カメラインターフェイス USB3.0 (コネクタ仕様:USB3.0 microB type)
画像補正(キャリブレーション) 検出器内部で補正
読み出し速度 59.774フレーム/秒
露光時間 16.7ms - 1s
ADC 14 bit
マウント Cマウント
消費電力 約16W
電源 DC +12V
動作周囲温度/動作周囲湿度 0℃ - +40℃ / 30% - 80%(結露しないこと)
保存周囲温度/保存周囲湿度 -10℃ - +50℃ / - 90%(結露しないこと)

製品の構成

標準構成品 VGA型InGaAs高感度近赤外検出器 ISA041VH
  • InGaAs高感度近赤外検出器 本体 1式
  • 同上用電源 1式
  • 同上用ケーブル
  • 専用USBケーブル 1式

関連製品

システム製品・データ処理解析装置
  • 光ビーム解析モジュール AP013
    • 光ビームの計測・解析装置です。PC・光ビーム計測・解析ソフトウエア・検出器ドライバ・補正データ等がセットになっておりますので、さまざまな光ビーム計測・解析が可能です。
  • 光計測用システム製品
    • 光ビーム計測・解析用のさまざまなシステムを取り揃えております。詳しくはこちらをご参照ください。
