1インチ高精度CMOS検出器 ISA061
製品の概要

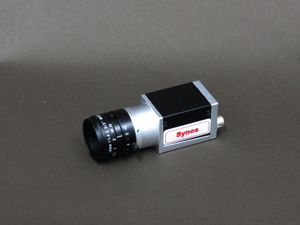

1インチ高精度CMOS検出器 ISA061
1インチ高精度CMOS検出器 ISA061は、可視域～1100nm波長域用高解像度CMOS検出器です。
撮像素子には、2048×2048画素・近赤外特性改善タイプの1インチプログレッシブスキャンCMOS素子を使用しています。
当社のワイドエリア型FFP計測光学系 M-Scope type FW・ハイパワーレーザ用FFP計測光学系 M-Scope type HFの標準指定画像センサです。
製品の特長
- 近赤外特性改善型1インチプログレッシブスキャンCMOS素子を使用した、可視域~1100nm波長域用高分解能CCD検出器
- 2048×2048画素/４Mピクセルの高い解像度
- 最大12bitの出力諧調
- Gigabit Ethernet出力
製品の主な応用
- 各種可視~1100nm波長域用光デバイスの光ビーム観察・解析・評価
- 半導体レーザのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
- 光ファイバのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
- マルチモード光ファイバのEF/EAF解析
- ポリマー光導波路のNFP/FFP観察・計測等の光ビームプロファイル観察・解析
- その他、各種光デバイス・光モジュールのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
- 当社製ワイドエリア型FFP計測光学系 M-Scope type FWの指定検出器です。
- 当社製ハイパワーレーザ用FFP計測光学系 M-Scope type HFの指定検出器です。
製品の主な仕様

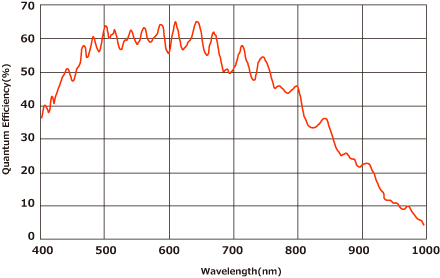

分光感度特性
主な仕様
| 検出素子の主な仕様 | ||
|---|---|---|
| 検出素子 | 1" プログレッシブスキャンCMOS（CMOSIS CMV4000 NIR） | |
| 検出波長域 | 400~1100nm | |
| 画素数 | 2048×2048画素/400万画素 | |
| センサーピッチ(ピクセルサイズ） | 5.5×5.5μm | |
| 検出器の主な仕様 | ||
| カメラインターフェイス | Gigabit Ethernet (GigE Vision) | |
| フレームレート | 25fps | |
| 諧調 | 8/12bit | |
| シャッター | グローバル | |
| 露光制御 | プログラマブルモード | |
| マウント | Cマウント | |
| 電源 | 12VDC | |
| 検出器本体外形サイズ | 29mm×29mm×42mm | |
製品の構成
標準構成品 1インチ高精度CMOS検出器 ISA061
- 検出器 本体 １式
