広帯域・温調高安定型1310nmSLD光源 LSS002/1310

製品の概要

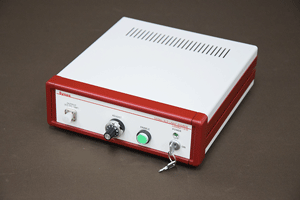

広帯域・温調高安定型1310nmSLD光源 LSS002/1310

mscopetypes

光インタコネクション分野のさまざまな光応用計測に最適な、中心波長1310nm帯の高出力・低コヒーレント光源です。

光源には高出力1310nmSLD(スーパールミネッセンスダイオード)を採用、約3mW(FC/PC-SMファイバ端)の高出力を実現しました。また、素子温調により高い安定性を有します。

シングルモード光導波路の挿入損失測定や出射端NFP測定・FFP測定、受光素子の光感度測定など、さまざまな光デバイス・光モジュールの計測に応用が可能です。

製品の特長

  • 高出力SLD(スーパールミネッセントダイオード)を採用した高出力・低コヒーレント光源
  • 中心波長は1310nm±20nm、半値全幅約53nm(typ.)の広帯域光源。
  • 素子温調により、電源投入1時間エージング後、1時間でtyp.0.5%以下、12時間でtyp.2%以下の高い出力安定性。

製品の主な応用

  • シングルモード光配線導波路の挿入損失測定用光源
  •
  • シングルモード光配線導波路出射端のNFP計測・FFP計測
  • 光配線導波路・光ファイバの伝播特性の評価用光源
  • 受光素子の光入射による光学特性の測定用光源
  • その他、光インタコネクション分野の各種光デバイス・光モジュールの光学特性測定用光源
  • その他、汎用用途光計測用赤外広帯域光源

製品の主な仕様

光出力 約3mW(FC/PC-SMファイバ出射端)
光出力方式 FCコネクタ出力
光源 1310nm中心波長高出力型SLD(スーパールミネッセントダイオード)
光源中心波長 1310nm±20nm
波長幅 typ. 53nm(半値全幅)
出力安定性
  • typ.0.5%以下(1時間エージング後の1時間)
  • typ.2%以下(1時間エージング後の12時間、室温環境下)
電源 AC100V±10%、50/60Hz 製品の構成

製品の構成

標準構成品 広帯域・温調高安定型1310nmSLD光源 LSS002/1310 標準構成品
  • 広帯域・温調高安定型1310nmSLD光源 LSS002/1310 本体 1式
  • 電源ケーブル 1本
  • 電源キー 1本
