1万画素InGaAs近赤外検出器

1万画素型 InGaAs近赤外検出器

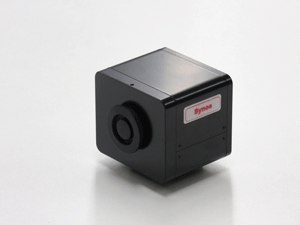

InGaAs近赤外検出器 ISA041Mは、廉価型・画像観察用・1.6万画素(128 x 128画素)型InGaAs近赤外検出器です。900nm~1700nmの近赤外波長域に高い感度を有するInGaAs固体撮像素子内蔵の低価格型近赤外検出器です。

光通信用レーザダイオード・光ファイバ・光導波路・シリコンフォトニクスデバイス等光通信用各種光デバイス・光モジュールの発光ビーム観察や位置合わせ等の観察用途に適しています。

撮像素子には、非冷却型InGaAs2次元固体撮像素子を使用しています。1300nm~1500nmの光通信波長帯に高い感度を有し、光入出力特性の直線性や残像特性に優れ、強い入射光に対する焼き付き等の損傷の心配もありません。

製品の特長

  • 画素数1.6万画素(128 x 128画素)の低価格型InGaAs近赤外検出器。ビームモニタ等の観察用途に最適。
  • 900nm-1700nmの近赤外波長域を高い感度でカバー
    • 非冷却型InGaAs固体撮像素子を使用。光通信波長帯の1300nm~1500nm波長域で非常に高い感度を有します。
  • リニアな光入出力特性
  • 優れた残像特性
    • 過大光量入力に対する残像や焼付の心配がありません。赤外ビームの位置合わせや監視等、動きのある画像観察や画像処理にも最適です。
  • USB出力
    • USB2.0出力のため、専用の画像取込用ハードウエアは不要です。ノートPCやデスクトップPCまで、さまざまなPC上での使用が可能です。

応用

  • 各種光通信デバイスの光ビーム観察・ビーム位置合わせ等
    • 光通信用半導体レーザのNFP/FFP観察等の光ビーム観察
    • 光通信用光ファイバのNFP/FFP観察等の光ビーム観察
    • 光導波路の入射側ビーム位置合わせや、出射端のNFP/FFP観察等の光ビーム観察
    • その他、光通信用各種光デバイス・光モジュールのNFP/FFP観察等の光ビーム観察
  • 光通信デバイスの組立・実装調整用
    • バタフライモジュール等光通信用デバイスのレンズ調整や実装時のビーム観察
  • 通信用受光素子への入射光観察や位置調整
  • その他、汎用赤外画像観察・画像処理への応用

製品の主な仕様

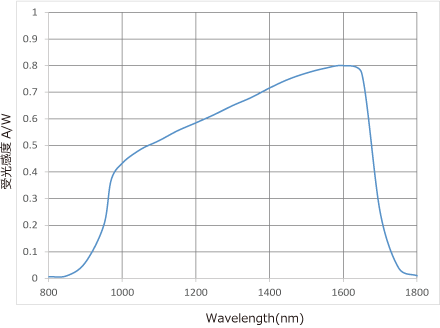

分光感度特性

主な仕様

検出素子の主な仕様
検出素子 InGaAsイメージセンサ
検出波長域 950nm - 1700nm
画素数 128 x 128画素
センサーピッチ 20 x 20μm
撮像面積 2.56 x 2.56mm
検出器の主な仕様
インターフェイス USB2.0 バルク転送
同期方式 内部同期
フレームレート 258fps
電子シャッタ 1/1000000~13.107m秒
ADC 14 bit
マウント Cマウント
消費電力 20W以下
電源 DC12V
動作周囲温度/湿度 0℃ - 35℃/10~80%(但し結露なきこと)

標準構成品

標準構成品 InGaAs近赤外検出器 ISA041M

  • InGaAs近赤外検出器 本体 1式
  • 専用ACアダプタ 1式
  • 専用USBケーブル 1式
  • 補正用データ 1式

製品関連情報

  • 光ビーム解析モジュール AP013
    • 光ビームの計測・解析装置です。PC・光ビーム計測・解析ソフトウエア・検出器ドライバ・補正データ等がセットになっておりますので、さまざまな光ビーム計測・解析が可能です。
  • 光計測用光学系 M-Scope シリーズ
    • 光ビームの計測・解析用のさまざまなタイプの光学系を取り揃えております。詳しくはこちらをご参照ください。
