装置の概要

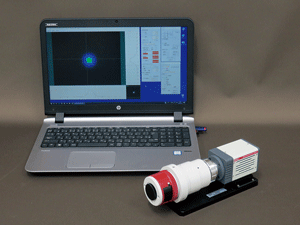

コリメート光計測装置

コリメート光計測装置は、コリメータモジュールやバタフライモジュール等のコリメート光計測用装置です。光学系は当社のコリメー光計測光学系 M-Scope type C を使用、各種光検出器・画像処理との組み合わせにより、コリメータモジュールの出射光の状態(コリメート光状態)をリアルタイムで観察・計測することができます。これにより、コリメータレンズの位置調整やコリメート光の状態を容易に観察・計測可能です。

光検出器の選択により、可視域から光通信の1550nm近赤外波長帯までさまざまなシステム構築が可能です。また、画像処理・電動位置決めステージとの組み合わせによるコリメート光調整工程の自動化への対応も可能です。

特長

  • コリメート光計測光学系 M-Scope type Cを使用。光学系+画像処理方式によるコリメート光状態のリアルタイム観察・計測が可能
    • コリメータモジュールからの出射光角度の状態(平行状態)を画像にて高精度かつリアルタイム観察・計測が可能。
  • 高い計測角度分解能
    • 計測角度画素分解能は約0.01°。高い計測角度分解能を実現。
  • 光検出器の選択により、可視域から近赤外域までの測定に対応可能
  • 解析装置・光ビーム解析ソフトウエア・検出器ドライバ・補正データがセットになった 光ビーム解析モジュール AP013
    • オールインワンパッケージで導入後直ちに使用が可能。
    • 光ビームプロファイル計測用に開発された光ビーム計測・解析ソフトウエア Optimetrics BA Standard
      • 当社が光ビームプロファイル計測用に独自開発した画像処理・解析ソフトウエア。
  • 高いシステム拡張性
    • 各種精密位置決めステージとの組み合わせによるシステムアップが可能。
    • 各種自動精密位置決めステージ・画像処理との組み合わせにより、コリメート光調整工程の自動化にも対応可能。

応用

  • 可視-近赤外コリメータモジュールのコリメータレンズ実装調整やコリメータビームのビーム品質評価
  • バタフライモジュール第一レンズ(コリメータレンズ)の実装調整やビーム品質の評価
  • その他

コンポーネントセレクションと装置構成

装置のブロックダイアグラム

主な構成品

オプション

  • 対物レンズ(対物レンズ装着によりNFP計測を行うことも可能です)
    • 対物レンズのセレクションはこちらをご参照ください。
  • NDフィルタ
    • NDフィルタはこちらをご参照ください。
  • 同軸落射照明装置
    • 同軸落射照明装置はこちらをご参照ください。
  • 光学系用架台
    • 光ファイバ測定用光学系架台
    • 縦型光学系設置架台
      • 光学系用架台に関してはこちらをご参照ください。
  • ソフトウエア:ご要求により、自動調整機能、自動計測機能等特注ソフトウエアの開発・実装が可能です。
