シングルモードファイバ出力小型LD光源 LSL011シリーズ
製品の概要
計測用高安定LD光源 LSL002シリーズ

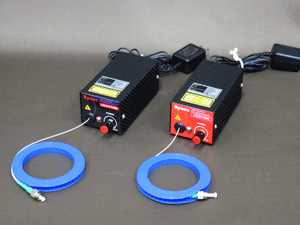

小型SM出力LD光源 LSL011シリーズは、SMF（シングルモード光ファイバ）出力型の小型・簡易型LD光源です。
電源一体型筐体でセットアップも簡単、電源投入で直ちに使用可能です。市販の各種LDを搭載、さまざまな波長やパワーの選択が可能です。また、外部TTLトリガ入力によるパルス発光も可能です。
製品の特長
- 一体型筐体・FCコネクタ出力型で、電源投入で直ちに使用可能。
- UV・可視域・赤外域の幅広い波長選択が可能
- •温度制御による高い出力安定性・波長安定性
- •外部TTLトリガによるパルス発光機能
製品の主な応用
- 光ファイバ・光学モジュール・受光素子等の光素子・光学部品の特性測定や検査用光源
- 光導波路等の挿入損失測定用光源
- その他、汎用簡易型レーザ光源として
製品の主な仕様
共通仕様
| 素子 | SMファイバ結合FP-LD |
|---|---|
| ファイバ長 | 50cm以上 |
| 出力光コネクタ | FC/PC |
| 駆動制御 | ACC+温度制御 |
| パルス発光機能 （532nmを除く） |
TTL入力（ハイ：オン、ロー：オフ）最大繰り返し：1KHz |
| 電源 | AC100-240V 50/60Hz 0.3A |
| 寸法・重量 | 60(W)×50(H)×120(D)mm/400g（突起物含まず） |
波長の選択
| Peak波長(nm) | 405 | 450 | 488 | 520 | 638 | 660 | 785 | 830 | 850 | 940 | 980 | 1060 | 1310 | 1550 | 1620 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 波長公差(nm) | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±15 | ±15 | ±15 |
| 最大出力(mW) | 1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 5 | 5 | 4 |
| 出力安定性(%) | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |
| ファイバMFD(μm) | 2.9 | 2.9 | 3.5 | 3.5 | 4.0 | 4.0 | 5.0 | 5.0 | 5.0 | 4.2 | 4.2 | 4.2 | 9.0 | 9.0 | 9.0 |
| ファイバN.A. | 0.12 | 0.12 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.14 | 0.14 | 0.14 | 0.13 | 0.13 | 0.13 |
製品の構成
標準構成品 SMファイバ出力小型LD光源 LSL011シリーズ 標準構成品
- SMファイバ出力小型LD光源 LSL011 本体 １式
