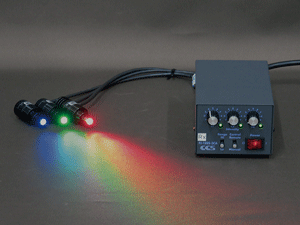

可視域用 LED同軸落射照明装置

可視域用LED同軸落射照明装置です。

当社の高精度デジタルCCD検出器やアナログ出力CCDカメラ等の可視域用検出器、および同軸落射照明ポートを搭載した当社の光計測用光学系と併用することにより、光ファイバや光導波路端面等サンプルの顕微鏡画像観察が可能です。

LED照明には、単色(465nm、520nm、645nm、850nm等)、白色タイプがあります。測定波長にあわせた波長選択が可能です。

主な光源の種類・仕様

光学系や対物レンズには色収差がありますので、目的とする測定波長にできるだけ近い波長の同軸落射照明を選択することで、落射照明画像と測定画像との色収差の影響を抑えることができます。下記に代表的な光源の種類・仕様を記します。

型名 品名 外径 構成品・仕様
LS-EL001/650 同軸落射LED照明 8mmφ 単色、ピーク発光波長:645nm
LS-EL001/850 同軸落射LED照明 8mmφ 単色、ピーク発光波長:850nm
LS-EL001/W 同軸落射LED照明 8mmφ 白色、相関色温度:5300K

上記以外にも、青色(ピーク発光波長:465nm)、緑色(ピーク発光波長:520nm)等の同軸落射LED照明が装着・使用可能です。

適合する光学系

  • 同軸落射照明ポートを装着した当社光計測用光学系 M-Scope シリーズ
    • 高機能光照射・受光計測用光学系 M-Scope type I
    • 小型・汎用型光照射・受光計測用光学系 M-Scope type J
    • 高機能NFP計測光学系 M-Scope type S
    • NFP/FFP同時計測光学系 M-Scope type D
    • NFP/コリメート光同時計測光学系 M-Scope type E

適合センサ

  • 高精度デジタルCCD検出器 ISA011
  • 干渉縞対策ガラスレスCCD検出器 ISA031
  • アナログ出力CCDカメラ ISA003
  • その他、可視域観察用各種CCD検出器

カタログダウンロード

製造元

  • CCS株式会社製

近赤外同軸落射照明用 赤外100Wハロゲン照明装置

近赤外検出器用 赤外ハロゲン照明装置です。

当社InGaAs近赤外検出器、および同軸落射照明ポートを搭載した当社の光計測用光学系に装着することにより、光ファイバや光導波路端面等サンプルの赤外顕微鏡画像観察が可能です。

主な仕様

ライトガイド 専用耐熱仕様ライトガイド 外径8mm(当社光計測用光学系 同軸落射照明ポート用)
照明波長 ピーク波長:1150nm、照明波長域:1100nm - 1500nm帯
AC電圧 100V
入力電圧 AC100V-240V(50Hz-60Hz)
適合ランプ LM-100-IR(12.0V/100W)
ランプ電圧 DC10.7±0.2V(Max.)
平均ランプ寿命 公称1000時間
設置方法 本体底部のゴム足を下にした水平設置
重量 約3.2kg
調光機能 マニュアル調光/外部ボリューム調光/外部アナログ調光
外形寸法 W120 x H110 x D257 mm(突起部は含まず)

装着可能な当社光計測用光学系

  • 同軸落射照明ポートを装着した当社光計測用光学系 M-Scope シリーズ
    • 高機能光照射・受光計測用光学系 M-Scope type I
    • 小型・汎用型光照射・受光計測用光学系 M-Scope type J
    • 高機能NFP計測光学系 M-Scope type S
    • NFP/FFP同時計測光学系 M-Scope type D
    • NFP/コリメート光同時計測光学系 M-Scope type E

適合する当社センサ

  • InGaAs高感度近赤外検出器 ISA041
  • InGaAs近赤外検出器 ISA041HA
  • InGaAs近赤外検出器 ISA041M
  • 近赤外テレビカメラ NIR FINDER ISA001/ISA002

カタログダウンロード

製造元

  • モリテックス株式会社製
